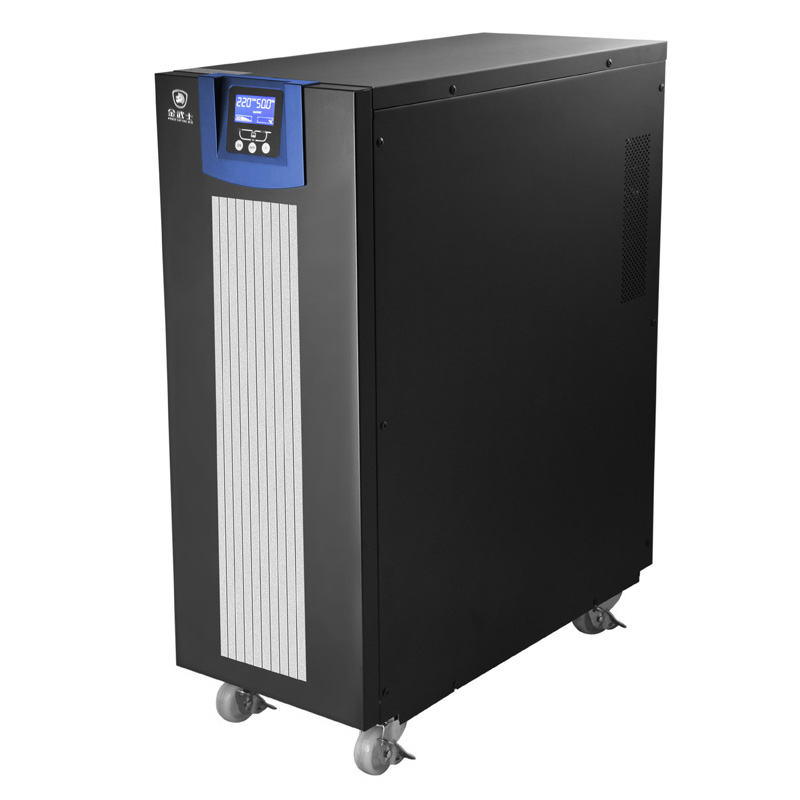

金武士 TD11-6KVA / 金武士 TD11-15KVA / 金武士 TD11-20KVA / 金武士 TD11-30KVA

产品功率:4.8KW（千瓦）/12KW（千瓦）/16KW（千瓦）/24KW（千瓦）

产品容量:6KVA / 15KVA / 20KVA / 30KVA

系列:工频TD系列

电压的输入输出:单进单出(220V:220V)

重量:65 kg（ 公斤）/122 kg（ 公斤）/152 kg（ 公斤）/180 kg（ 公斤）

尺寸（LWH）:260*717*560 MM（毫米）13U / 370*900*655 MM（毫米）15U / 370*900*655 MM（毫米）15U / 455*830*1055 MM（毫米）24U

形状分类: 塔式UPS

产品介绍：

金武士TD系列工频在线式UPS,采用先进的全DSP数字化控

制技术，实现了从模拟到数字化的跨越。对严苛环境下经常出现

的电网出现断电、市电电压过高或过低、电压瞬时低落或减幅振

荡、高压脉冲、电压波动，浪涌电压，谱波失真，杂波干扰，频

率波动等状况可提供可靠的电源保障，结合高频机的成熟技术，

应用领域:

医疗设备、工业设备、大中型数据中心，网络管理企业服务器机

房等严苛环境。

1、先进的DSP数字化控制技术
采用先进的数字化控制技术，提高机器的稳定性和可靠性。ECO功能最大化的为客户节省使用成本。
2、大屏幕LCD+LED中英文显示
完美组合，中英文显示，可显示内容有输入、输出、电池电压、负载状况、电流、UPS工作状态和模式、温度、机型厂家编号。可直接通过LCD显示屏设定机器的电压，频率，电流等主要参数
3、双路交流电源输入
主路交流输入电源与旁路交流输入电源可以采用两组来自不同电网的输入。LCD+LED
4、发电机模式
支持发电机输入
5、并机功能
8台UPS并联冗余。
6、带载能力强
采用带输出隔离变压器的全桥拓扑，带载能力、抗冲击能力更强。且可选配旁路输出隔离变压器。
7、全桥逆变架构：
UPS采用先进的DSP设计，三相由独立的全桥逆变系统的设计，其输出电压和相位，完全不受三相不平衡负载的影响，可承受100%的不平衡负载。
8、充电电流可设置
用户可以根据电池容量在LCD上自由设定合适的充电电流（1~50A）。UPS满载运行时，最大充电电流为50A.
9、电池管理功能
主要包括电池故障检测、电量不足，电池丢失等常规功能。
10、频率和相序自适应系统
50Hz或者60Hz；
输出相序可以根据输入相序自动跟踪锁相。
11、保护和告警功能
LCD、输出接点等进行及时提示，开机自诊断功能；具有过载保护、输出短路、输入过压、防雷功能，电池反接等保护功能。
12、强大的面板设置功能
输出电压：200/208/220/230/240Vac (相电压)
输出频率：50Hz/60Hz
充电电流：1~50A
电池放电时间
定时开机
定时关机
工作模式：ECO 、EPO
LCD中文、英文设定输入频率：40~70Hz
具有多种告警方式，可通过声、光、输出频率可以根据市电频率自动设置。
13、EPO紧急停机功能
通过“紧急停机”按钮可以关闭整流器、逆变器，封锁输出（包括旁路和逆变器），当发生紧急情况或无法正常关机时可使用此按钮。
14、主机监控及报警功能
15、 智能插槽扩展性功能(备选件)
可以选择USB卡，AS400卡，CMC监控卡，SNMP卡，RS485卡，EMD环境监测卡。
UPS备有SNMP插槽，以实现UPS远程监控功能，具备自动报警、UPS运行状态和故障预测与诊断、运行时间控制等功能。
输出RS-232及RELAY讯号供计算机系统联机用，支持Windows 95 / 98 / 2000 / NT / ME / XP，NOVELL / SNMP / ASMP /LINUX等软件
